组建多VLAN多网段局域网

2024-02-16

网络运维

/

交换机

统计加载中...

TIP
本文使用的是华为的交换机

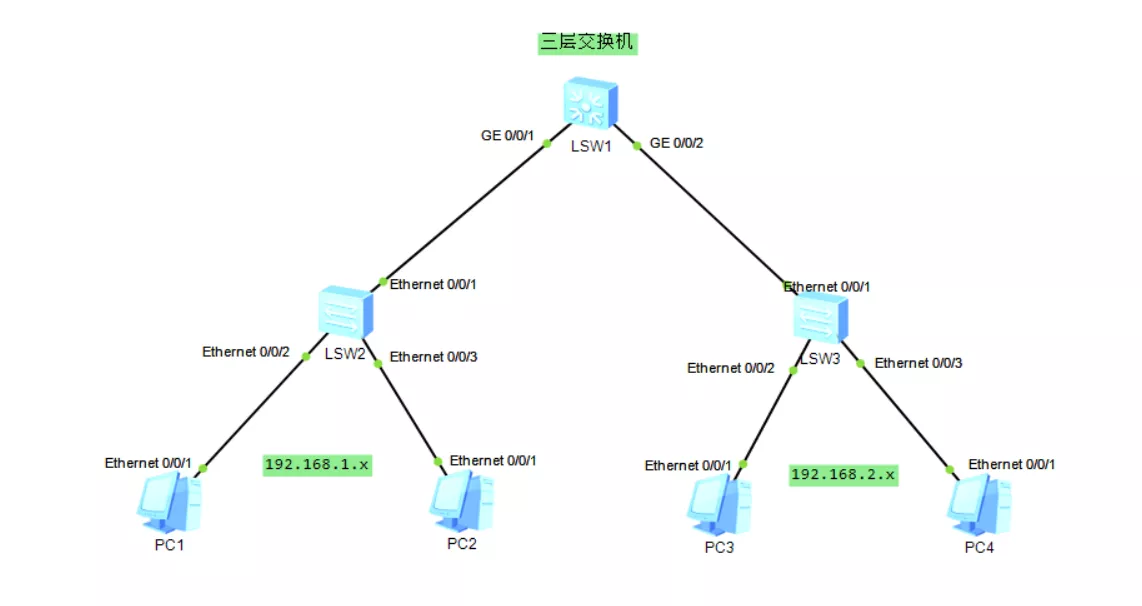

拓扑图

创健vlan#

vlan：虚拟局域网 1、隔离故障 2、广播隔离

1
[Huawei]vlan 10
2
[Huawei-vlan10]vlan 20

设置接口类型并划分vlan给接口#

vlan接口类型 access:只有1个vlan通过,接口用access trunk:有多个vlan要通过,接口用trunk

1
[Huawei-vlan20]int g0/0/1
2
[Huawei-GigabitEthernet0/0/1]port link-type access
3
[Huawei-GigabitEthernet0/0/1]port default vlan 10
4

5
[Huawei-GigabitEthernet0/0/1]int g0/0/2
6
[Huawei-GigabitEthernet0/0/2]port link-type access
7
[Huawei-GigabitEthernet0/0/2]port default vlan 10

给vlan配置网关地址#

1
[Huawei-vlan10]int vlan 10
2
[Huawei-Vlanif10]ip add 192.168.1.254 255.255.255.0
3
[Huawei-Vlanif10]int vlan 20
4
[Huawei-Vlanif20]ip add 192.168.2.254 255.255.255.0
